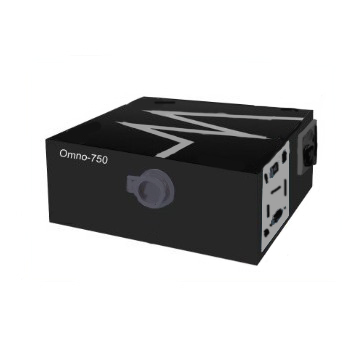

焦距100單色儀
特點：
*非對稱水平Czerny-Turner光路，消慧差設計，可改善譜線對稱性和提高光學分辨率
*消二次色散設計，有效抑制雜散光
*入口可與我公司各種光源配套使用
*可配各種光纖接口，連接各類光纖
*可連接我公司任意一款單點探測器和其它附件
*正弦傳動機構采用精密研磨絲杠，使用壽命長，確保光譜準確度和重復性
*超耐磨直線導軌，長壽命設計，運行平穩舒適，噪聲低
*采用RS232接口或USB2.0接口與計算機通訊，實現自動控制
可配備掃描旋鈕示數器，手動定波長
*配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
*應用1200線光柵，掃描波長范圍寬達0~1100nm，可以覆蓋硅探測器的使用范圍
*選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
*廣泛應用于教學、科研、光度、色度測量、鍍膜機、大氣污染等不同和行業
*光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
|
焦距(Focal Length) |
|
|
F/# |
F/3 |
|
雜散光(Stray Light) |
5×10-4 |
|
光柵名稱(Grating Name) |
光柵S30×30×6 |
|
光柵有效使用面積(Grating Size) |
|
|
標準配置光柵(Standard Grating) |
7OG1200-500(1200g/mm,λp=500nm) |
|
狹縫高度(slits height) |
|
|
標準配置狹縫寬度(Slits Width) |
300μm |
|
小步距(Minimum Step) |
0.0625nm(1200g/mm光柵) |
|
尺寸(Size of Monochromator) |
L190mm×W150mm×H133mm(7IMS1022) |
|
L221mm×W169mm×H176mm(其余型號) |
|
|
重量(Weight of Monochromator) |
4.5kg(7IMS1022為3.5kg) |
選配光柵表
|
光柵型號 |
線色散 (nm/mm) |
準確度 (nm) |
重復性 (nm) |
分辨率 (nm) |
理論光譜范圍 (nm) |
機械光譜范圍 (nm) |
|
7OG1200-250 |
8 |
0.5 |
0.25 |
0.5 |
185~500 |
0~1100 |
|
7OG1200-300 |
200~600 |
|||||
|
7OG1200-500 |
330~1000 |
|||||
|
7OG600-300 |
16 |
1.0 |
0.5 |
1.0 |
200~600 |
0~2200 |
|
7OG600-400 |
260~800 |
|||||
|
7OG600-500 |
330~1000 |
|||||
|
7OG600-750 |
500~1500 |
|||||
|
7OG600-1000 |
660~2000 |
|||||
|
7OG600-1250 |
830~2200 |
|||||
|
7OG300-500 |
32 |
2.0 |
1.0 |
2.0 |
330~1000 |
0~4400 |
|
7OG300-1250 |
830~2500 |
|||||
|
7OG300-1800 |
1200~3600 |
|||||
|
7OG300-3000 |
2000~4400 |
|||||
|
7OG150-4000 |
64 |
4.0 |
2.0 |
4.0 |
2600~8000 |
0~8800 |
|
焦距(Focal Length) |
100mm |
|
F/# |
F/3 |
|
雜散光(Stray Light) |
5×10-4 |
|
光柵名稱(Grating Name) |
光柵S30×30×6 |
|
光柵有效使用面積(Grating Size) |
30mm×30mm |
|
標準配置光柵(Standard Grating) |
1200-500(1200g/mm,λp=500nm) |
|
狹縫高度(slits height) |
5mm |
|
標準配置狹縫寬度(Slits Width) |
300μm |
|
小步距(Minimum Step) |
0.0625nm(1200g/mm光柵) |
|
尺寸(Size of Monochromator) |
L190mm×W150mm×H133mm |
|
L221mm×W169mm×H176mm(其余型號) |
|
|
重量(Weight of Monochromator) |
4.5kg(7IMS1022為3.5kg) |
選配光柵表
|
光柵型號 |
線色散 (nm/mm) |
準確度 (nm) |
重復性 (nm) |
分辨率 (nm) |
理論光譜范圍 (nm) |
機械光譜范圍 (nm) |
|
1200-250 |
8 |
0.5 |
0.25 |
0.5 |
185~500 |
0~1100 |
|
1200-300 |
200~600 |
|||||
|
1200-500 |
330~1000 |
|||||
|
600-300 |
16 |
1.0 |
0.5 |
1.0 |
200~600 |
0~2200 |
|
600-400 |
260~800 |
|||||
|
600-500 |
330~1000 |
|||||
|
G600-750 |
500~1500 |
|||||
|
600-1000 |
660~2000 |
|||||
|
600-1250 |
830~2200 |
|||||
|
300-500 |
32 |
2.0 |
1.0 |
2.0 |
330~1000 |
0~4400 |
|
300-1250 |
830~2500 |
|||||
|
300-1800 |
1200~3600 |
|||||
|
300-3000 |
2000~4400 |
|||||
|
150-4000 |
64 |
4.0 |
2.0 |
4.0 |
2600~8000 |
0~8800 |
