mno300系列三光柵光譜儀

mno300系列三光柵光譜儀

關鍵詞：光柵光譜儀、光譜儀、三光柵光譜儀、光纖光譜儀、三光柵掃描單色儀、

高分辨率三光柵掃描單色儀/光譜儀、紫外三光柵光譜儀、近紅外三光柵光譜儀、

單色儀、氙燈光源、光電化學工作站、

●非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
●消二次色散設計，有效抑制雜散光
●可根據具體需求靈活配置多塊光柵
●RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
●入光口可與我公司各種光源配套使用，可配光纖接口

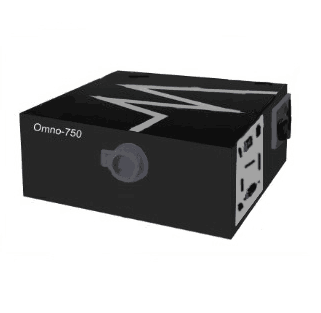

●可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置
●精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
●狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
●配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
●選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
●光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染

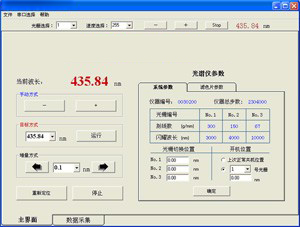

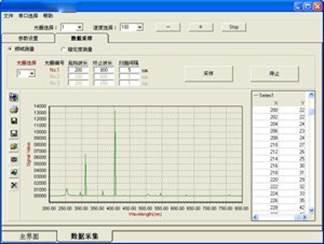

● 軟件增加功能：定時間、定波長輸出單色光。

基本參數：

焦距(Focal Length)	300mm
F/#	F/4.8
雜散光(Stray Light)	5×10-4
小步距(Minimum Step)	0.0023nm
光柵名稱（Grating Name）	光柵S55x55x6
光柵有效使用面積(Grating Size)	55mm×55mm
標準配置光柵參數 (Standard 3 Gratings)	G1200-300（1200g/mm,λp=300nm） G600-750（600g/mm,λp=750nm） G300-1250（300g/mm,λp=1250nm）
狹縫有效尺寸(Slits Size)	刃口10μm自動保護，寬10μm-3mm可調，高14mm

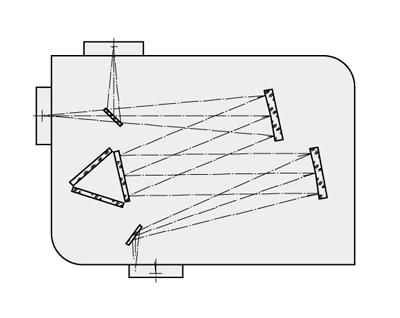

光路圖：

光柵與技術指標對照表

光柵型號	線色散(nm/mm)	準確度	重復性	分辨率	理論光譜范圍	機械光譜范圍
G2400-250	1.3	0.1	0.05	0.05	185-500	0-550
G1800-250	1.7	0.15	0.08	0.08	185-500	0-730
G1800-500	1.7	0.15	0.08	0.08	330-730	0-730
G1200-250	2.7	0.2	0.1	0.1	185-500	0-1100
G1200-300					200-600
G1200-500					330-1000
G600-500	5.4	0.4	0.2	0.2	330-1000	0-2200
G600-750					500-1500
G600-1000					660-2000
G600-1250					830-2200
G300-500	10.8	0.8	0.4	0.4	330-1000	0-4400
G300-1250					830-2500
G300-1800					1200-3600
G300-3000					2000-4400
G150-4000	21.6	1.6	0.8	0.8	2600-8000	0-8800
G66-DB	48.6	3.7	1.8	1.8	2500-25000	0-20000
G50-12000	65	5	2.5	2.5	8000-24000	0-26400

型號說明：

型號	特點
Omno301	出、入口垂直分布單色儀，出口安裝狹縫
Omno302	出、入口平行分布單色儀，出口安裝狹縫
Omno303	雙出口單色儀，均安裝狹縫，手動切換
Omno304	雙出口單色儀，均安裝狹縫，電動切換
Omno3051	出、入口垂直分布光譜儀，垂直出口安裝CCD
Omno3052	雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換
Omno3053	雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換
