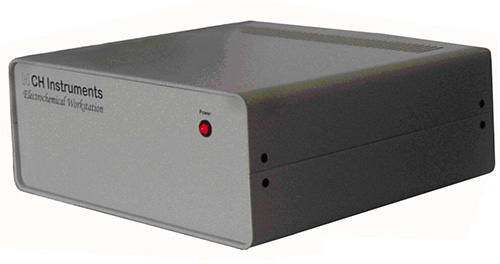

600E電化學分析儀/工作站

600E電化學分析儀/工作站

600E為通用電化學測量系統。下圖為儀器的硬件結構示意圖。儀器內含快速數字信號發生器，用于高頻交流阻抗測量的直接數字信號合成器，雙通道高速數據采集系統，電位電流信號濾波器，多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。電位范圍為10V，電流范圍為250mA。電流測量下限低于10pA�？芍苯佑糜诔㈦娚系姆€(wěn)態電流測量。如果與 200B微電流放大器及屏蔽箱連接，可測量1pA或更低的電流。如果與 680C大電流放大器連接，電流范圍可拓寬為2A。 600E系列也是十分快速的儀器。信號發生器的更新速率為10MHz，數據采集采用兩個同步16位高分辨低噪聲的模數轉換器，雙通道同時采樣的高速率為1MHz。雙通道同步電流電位采樣可加快阻抗測量的速度。某些實驗方法的時間尺度可達十個數量級，動態范圍為寬廣。循環伏安法的掃描速度為1000V/s時，電位增量僅0.1mV，當掃描速度為5000V/s時，電位增量為1mV。又如交流阻抗的測量頻率可達1MHz，交流伏安法的頻率可達10KHz。儀器可工作于二，三，或四電的方式。四電可用于液/液界面電化學測量，對于大電流或低阻抗電解池（例如電池）也十分重要，可消除由于電纜和接觸電阻引起的測量誤差。儀器還有外部信號輸入通道，同步16位高分辨采樣的高速率為1MHz。可在記錄電化學信號的同時記錄外部輸入的電壓信號，例如光譜信號等。這對光譜電化學等實驗為方便。

600E系列硬件采用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。計時電量法加上了模擬積分器。一個16位高分辨高穩定的電流偏置電路以達到電流復零輸出，亦可用于提高交流測量的電流動態范圍。高分辨的模數轉換器具有更好的信噪比，也給出了靈敏度設置的更大動態范圍。

600E系列儀器的內部控制程序采用了FLASH存儲器。儀器軟件的更新不再需要通過郵寄并更換EPROM，而可以通過網絡進行傳送并通過程序命令寫入。這使得軟件更新更加快捷方便。

600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，多級增益和低通濾波器的電路板，便成了 700E系列的雙恒電位儀。

600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件， 600E系列分成多種型號。不同的型號具有不同的電化學測量技術和功能，但基本的硬件參數指標和軟件性能是相同的。600E和610E為基本型，分別用于機理研究和分析應用。它們也是十分優良的教學儀器。602E和604E可用于腐蝕研究。620E和630E為綜合電化學分析儀，而650E和660E為更先進的電化學工作站。

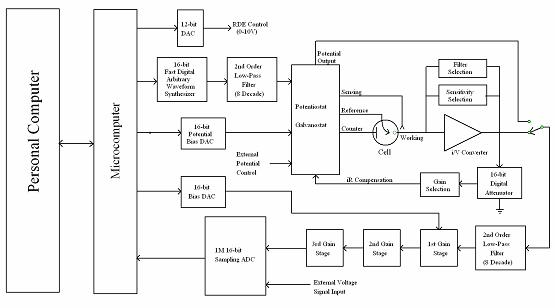

600E系列電化學分析儀/工作站的框圖

硬件參數指標

恒電位儀

 零阻電流計

 2，3，4電結構

 浮動地線或?qū)嵉?span lang="EN-US">

 大電位范圍：±10V

 大電流：±250mA連續,±350mA峰值

 槽壓：±13V

 恒電位儀上升時間：小于1s,通常0.8s

 恒電位儀帶寬（-3分貝）：1MHz

 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V

 所加電位分辨：電位范圍的0.0015%

 所加電位準確度：±1mV,±滿量程的0.01%

 所加電位噪聲：<10V均方根植

 測量電流范圍：±10pA至±0.25A，12量程

 測量電流分辨：電流量程的0.0015%，低0.3fA

 電流測量準確度：電流靈敏度大于等于1e-6A/V時為0.2%，其他量程1%

 輸入偏置電流：<20pA

恒電流儀( 660E)

 恒電流范圍：3nA–250mA

 所加電流準確度：如果電流大于3e-7A時為0.2%，其他范圍為1%，±20pA

 所加電流分辨率：電流范圍的0.03%

 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V
 測量電位分辨率：測量范圍的0.0015%

電位計

參比電輸入阻抗：1e12歐姆

參比電輸入帶寬：10MHz

參比電輸入偏置電流：<=10pA @ 25°C

波形發生和數據獲得系統

 快速信號發生更新速率：10MHz，16位分辨

 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點

 外部信號記錄通道高采樣速率：1MHz

 可拓展掃描電化學顯微鏡功能

實驗參數

 CV和LSV掃描速度：0.000001V/s至10,000V/s

 掃描時的電位增量：0.1mV（當掃速為1,000V/s時）

 CA和CC的脈沖寬度：0.0001至1000sec

 CA和CC的小采樣間隔：1s

 CC模擬積分器

 DPV和NPV的脈沖寬度：0.001至10sec

 SWV頻率：1至100kHz

 i-t的小采樣間隔：1s

 ACV頻率范圍：0.1至10kHz

 SHACV頻率范圍：0.1至5kHz

 FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據

 交流阻抗：0.00001至1MHz

 交流阻抗波形幅度：0.00001V至0.7V均方根值

其他特點

 自動或手動iR降補償

 電流測量偏置：滿量程，16位分辨，0.003%準確度

 電位測量偏置：±10V，16位分辨，0.003%準確度

 外部電位輸入

 電位和電流的模擬輸出

 可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz

 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz

 旋轉電控制電壓輸出（ 630E以上型號）：

0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電裝置才能工作

 通過宏命令可以控制數字輸入輸出線

 內閃存儲器可迅速更新程序

 串行口或USB口數據通訊

 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統）

 CV數字模擬器和擬合器。用戶定義反應機理（ 630E以上）或預定義反應機理（其他型號）

 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號）

 大數據長度：256K-16384K可選

 儀器尺寸： 37 cm (寬)  23 cm (深)  12 cm (高)

600E系列儀器不同型號的比較

功能	600E	602E	604E	610E	620E	630E	650E	660E
循環伏安法（CV）								
線性掃描伏安法（LSV）^#								
階梯波伏安法（SCV）^#								
Tafel圖（TAFEL）								
計時電流法（CA）								
計時電量法（CC）								
差分脈沖伏安法（DPV）^#								
常規脈沖伏安法（NPV）^#								
差分常規脈沖伏安法（DNPV）^#								
方波伏安法（SWV）^#								
交流（含相敏）伏安法（ACV）^#								
二次諧波交流（相敏）伏安法（SHACV）^#								
傅里葉變換交流伏安法（FTACV）								
電流-時間曲線（i-t）								
差分脈沖電流檢測（DPA）								
雙差分脈沖電流檢測（DDPA）								
三脈沖電流檢測（TPA）								
積分脈沖電流檢測（IPAD）								
控制電位電解庫侖法（BE）								
流體力學調制伏安法（HMV）								
掃描-階躍混合方法（SSF）								
多電位階躍方法（STEP）								
交流阻抗測量（IMP）								
交流阻抗-時間測量（IMPT）								
交流阻抗-電位測量（IMPE）								
計時電位法（CP）								
電流掃描計時電位法（CPCR）								
多電流階躍法（ISTEP）								
電位溶出分析（PSA）								
電化學噪聲測量（ECN）								
開路電壓-時間曲線（OCPT）								

恒電流儀								
RDE控制（0-10V輸出）								
任意反應機理CV模擬器								
預設反應機理CV模擬器					
交流阻抗數字模擬器和擬合程序								

價格（元）*	25,400	30,000	36,900	25,400	34,600	43,800	50,700	57,600

注： #：包括相應的譜法和溶出伏安法。用于譜法時需要特殊的靜汞電或敲擊器。

*：價格不包括計算機。儀器的保修期為一年。

選配附件

一、常用工作電：

型號	描述	數量	價格
101	2mm直徑金盤電	1支	620元
102	2mm直徑鉑盤電	1支	620元
103	2mm直徑銀盤電	1支	498元
104	3mm直徑玻碳盤電	1支	620元
105	12.5um直徑金盤微電	1支	1030元
106	25um直徑金盤微電	1支	1030元
107	10um直徑鉑盤微電	1支	1030元
108	25um直徑鉑盤微電	1支	1030元

二、常用參比電：

型號	描述	數量	價格
111	Ag/AgCl(銀/氯化銀)參比電	1支	100元
112	非水Ag/Ag+(銀/銀離子)參比電	1支	100元
150	飽和甘汞電	1支	100元
151	汞/硫酸亞汞參比電	1支	100元
152	汞/氧化汞參比電	1支	500元

注：使用 112非水Ag/Ag+參比電時，用戶需自行配制含支持電解質和銀離子（通常10mM）的溶液并注入?yún)⒈入娛覂?nèi)。

三、對電

型號	描述	數量	價格
115	鉑絲對電	1支	375元
