單色儀 (Omno系列)
Omno系列光譜儀/單色儀特點：
◆ 150mm，300mm，500mm，750mm等多種焦距可選，適應不同光譜帶寬需求；
◆光學結構采用經典的Czerny-Turner結構，有效改善譜線對稱性和提高光學分辨率，消二次色散設計，有效抑制雜散光；
◆多光柵塔臺設計，更好的發揮了儀器覆蓋UV-VIS-IR全波段光譜范圍的優勢，并可根據需要組合以滿足不同；
◆光柵采用大面積光柵，有效提高了收集光效率；
◆多種光柵可以選擇，適應不同光譜波段，覆蓋UV-VIS-IR范圍；
◆針對紅外（>1μm）波段的優化設計，光學鏡片采用鍍金膜設計，提高紅外光反射效率；
◆儀器的控制（如光柵轉換、波長掃描等）全部由計算機控制；
◆全新的DSP芯片設計使得出入口的選擇更加具有靈活性，可根據需要選擇雙入-出口；雙入-出口的控制通過計算機軟件自動控制，定位更；
◆可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用。與光源、探測器（單點探測器和陣列CCD等）組合搭建，實現任意光譜系統組合方案，如熒光、拉曼、透射/反射、吸收光譜及光源發射光譜系統等；
◆配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用；
◆光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染；
◆可選：自動濾光輪、電子快門、自動狹縫。
◆可選：自動濾光輪、電子快門、自動狹縫。
技術參數表（@1200g/mm光柵條件下）
|
|
Omno-150
|
Omno-300
|
Omno-500
|
Omno-750
|
|
λ焦距
|
150
|
300
|
500
|
750
|
|
相對孔徑
|
f/4.2
|
f/3.9
|
f/6.5
|
f/9.7
|
|
光學結構
|
C-T
|
|||
|
機械掃描范圍
|
0-900
|
0-1200
|
||
|
分辨率
|
0.4
|
0.1
|
0.05
|
0.03
|
|
倒線色散(nm/mm)
|
5.4
|
2.7
|
1.7
|
1.1
|
|
波長準確度
|
±0.25
|
±0.2
|
||
|
波長重復性
|
±0.1
|
±0.1
|
||
|
掃描步距
|
0.01
|
0.005
|
||
|
焦面尺寸
|
25(W)×10(H)
|
25(W) ×14(H)
|
||
|
光軸高度
|
134
|
|||
|
狹縫規格
|
縫寬：0.01-3mm連續手動可調，可選配自動狹縫；縫高：2，4，10，14mm可選。
|
|||
|
光柵尺寸
|
32×32
|
68×68
|
||
|
光柵臺
|
雙光柵
|
三光柵
|
||
|
外型尺寸
|
298×200×185
|
390×278×204
|
560×320×204
|
800×450×204
|
|
重量
|
10
|
16
|
22
|
32
|
原理圖

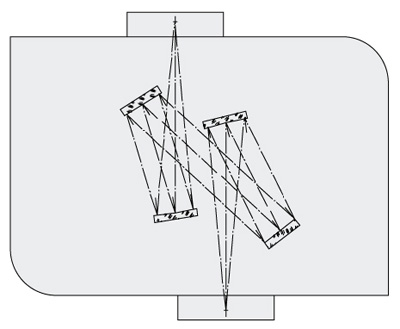

雙光柵

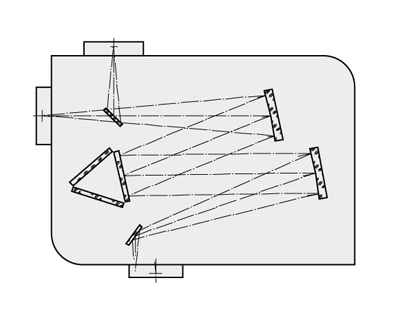

三光柵
